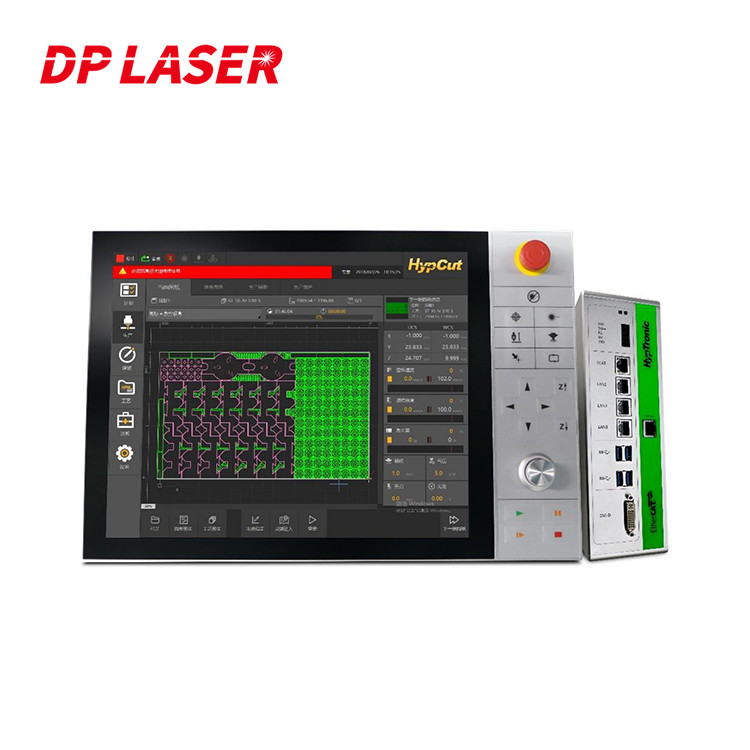

हाई पावर हाइपकट बस लेजर कंट्रोल सिस्टम FSCUT 8000B

FSCUT 8000B हाई पावर हाइपकट बस सिस्टम फाइबर लेजर कटिंग मशीन फाइबर लेजर कंट्रोल सिस्टम

मूल परिचय

FSCUT8000 प्रणाली 8KW और उससे अधिक की अल्ट्रा-हाई पावर फाइबर लेजर कटिंग आवश्यकताओं के लिए एक उच्च अंत बुद्धिमान बस प्रणाली है।इसमें स्थिरता और विश्वसनीयता, सुविधाजनक तैनाती, आसान डिबगिंग, सुरक्षित उत्पादन, समृद्ध कार्य और उत्कृष्ट प्रदर्शन की विशेषताएं हैं;यह मॉड्यूलर, व्यक्तिगत, स्वचालित, और सूचना-आधारित समाधानों का समर्थन करता है और प्रदान करता है।वर्तमान में, बाजार पर अपेक्षाकृत परिपक्व और उच्च अंत बस-प्रकार समर्पित लेजर काटने की प्रणाली है।

विशेषता

1.Function
प्रक्रिया: मध्यम और पतली प्लेटों के लिए गैर-प्रेरक वेध, मोटी प्लेटों के लिए बिजली वेध, बहु-स्तरीय वेध, वेध और स्लैग हटाने, अनुवर्ती कंपन दमन, वायु दाब बंद-लूप, और परत-दर-परत ठीक तकनीक, आदि उच्च शक्ति काटने की दक्षता और स्थिरता में काफी सुधार, और उपकरण बल की मुख्य प्रतिस्पर्धा में सुधार।

दृश्य अवशिष्ट सामग्री: मोबाइल फोन फोटो लेआउट के साथ, मशीन टूल विज़ुअल पोजिशनिंग अति-कुशल रीसाइक्लिंग और अवशिष्ट सामग्री के पुन: उपयोग का एहसास करती है।

कैपेसिटर एज-फाइंडिंग: 500 मिमी / एस हाई-स्पीड और हाई-प्रेसिजन कैपेसिटर एज-फाइंडिंग, और विशेष-आकार की आवश्यकताओं को पूरा करने के लिए मैनुअल, टू-पॉइंट, थ्री-पॉइंट, फोर-पॉइंट और अन्य एज-फाइंडिंग तरीके भी प्रदान करता है। सामग्री किनारे-खोज और उच्च-सटीक किनारे-खोज।

ड्राइंग प्रारूप समर्थन: मूल पारिस्थितिक डीएक्सएफ, जी कोड और अन्य चित्रों के प्रत्यक्ष आउटपुट प्रसंस्करण का समर्थन करें;CypNest द्वारा उच्च गति पढ़ने और लिखने के संचालन और LXDS और NRP विशेष फाइल आउटपुट के प्रसंस्करण का समर्थन करता है।

यूआई: निर्देशित, दृश्य बातचीत, सीखने में आसान।

स्वचालन: अधिक बाजार विकास को पूरा करने के लिए ऑनलाइन कॉइल कटिंग, डबल-हेड कॉइल कटिंग, इंटीग्रेटेड ट्यूब-शीट कटिंग और अल्ट्रा-लार्ज फॉर्मेट सब-रीजनल प्रोसेसिंग जैसे ऑटोमेशन सॉल्यूशंस का समर्थन करता है।

सुविधाजनक रखरखाव: फोकस टेस्ट और कैलिब्रेशन, ऑप्टिकल पथ प्रदूषण का फोटो पेपर डिटेक्शन, और ऑसिलोस्कोप मॉनिटरिंग सर्वो जैसे उत्पाद संचालन डेटा प्रदान करें।

सूचनाकरण: Baichu Health Cloud, mes और अन्य प्रणालियों से कनेक्ट करें, उपकरण घटकों के उपयोग की स्थिति एकत्र करें, और उपकरणों के सेवा जीवन को लम्बा करने के लिए बुद्धिमानी से उपकरण रखरखाव का विश्लेषण और याद दिलाएं।

आरेखण: आप तृतीय-पक्ष सॉफ़्टवेयर के सहयोग के बिना HypCut प्रसंस्करण प्रणाली में ग्राफिक ट्रैक को सीधे खींच या संपादित कर सकते हैं, जो डिबगिंग और समायोजन की दक्षता में सुधार करता है।

सुविधाजनक कार्य: मानक मॉड्यूलर फ़ंक्शंस प्रदान करते हैं जैसे कि एक-कुंजी काटने, सफाई नलिका, स्वचालित अंशांकन, स्वचालित स्नेहन, वर्कटेबल्स का आदान-प्रदान, और उप-क्षेत्रीय धूल निष्कर्षण, उपकरण में अधिक विक्रय बिंदु जोड़ते हैं।

2. नियंत्रण संबंधित
बीसी-लिंक: डिस्प्ले सिग्नल, आईओ सिग्नल और यूएसबी सिग्नल के एंटी-इंटरफेरेंस और अल्ट्रा-लॉन्ग-डिस्टेंस ट्रांसमिशन को प्राप्त करने के लिए स्व-विकसित बीसी-लिंक संचार तकनीक।

सर्वो पीआईडी ​​​​स्व-अनुकूलन: सर्वो पैरामीटर डिबगिंग को पूरा करने के लिए एक-क्लिक, सैद्धांतिक नियंत्रण प्रगति ± 0.01 मिमी के भीतर है।
बुद्धिमान हार्डवेयर: बस आनुपातिक वाल्व, लेजर और बुद्धिमान काटने वाले सिर का समर्थन करें, पूर्ण बंद लूप 1 + 1> 2 प्रभाव का एहसास करें, प्रदर्शन और स्थिरता में सुधार करें।

सुरक्षा: टोक़ विचलन विरोधी टक्कर संरक्षण, दोहरे ड्राइव संतुलन का वास्तविक समय अंशांकन, हवा से चलने वाली बाधा से बचाव, बुद्धिमान मेंढक छलांग और अन्य कार्य।

सटीकता: सैद्धांतिक प्रक्षेपवक्र सटीकता ± 0.005 मिमी है, स्थिति सटीकता 0.01 मिमी है, और दोहराने की स्थिति सटीकता 0.01 मिमी है।

गति: अधिकतम समर्थन 5G त्वरण, अधिकतम एकल अक्ष गति 300m / मिनट।

संचार: आरटीओएस रीयल-टाइम सिस्टम समाधान अपनाया जाता है, और संचार चक्र को 1ms तक छोटा कर दिया जाता है।

एल्गोरिथम: डिवाइस को तेज और सॉफ्ट चलाने के लिए एक असममित त्वरण और मंदी एल्गोरिदम प्रदान करें, और डिवाइस के सेवा जीवन में सुधार करें।

ऊंचाई समायोजन: उच्च-प्रदर्शन BCS100 ऊंचाई नियंत्रक को बस रीयल-टाइम फॉलो-अप सिस्टम में अपग्रेड किया गया है, जो अनुवर्ती स्थिरता और प्रदर्शन को और बेहतर बनाता है।

लागू उद्योग

8000W से ऊपर अल्ट्रा-हाई पावर फाइबर लेजर काटने की मशीनों के लिए उपयुक्त।शीट धातु कारखानों, स्वचालित उत्पादन लाइनों और बड़े प्रसंस्करण स्टेशनों में व्यापक रूप से उपयोग किया जाता है।

FSCUT 8000B
